Probleme in derEtchingPProzess

Dieser Artikel beschreibt die Probleme beim Ätzprozess.

Das Ätzen ist einer der Schlüsselschritte im Halbleiterherstellungsprozess und dient dazu, ein bestimmtes Material von einem Wafer zu entfernen, um ein Schaltkreismuster zu bilden. Allerdings stoßen Ingenieure beim Trockenätzen häufig auf Probleme wie Belastung, Mikrograben und Aufladungseffekte, die sich direkt auf die Qualität und Leistung des Endprodukts auswirken können.



LLadeeffekt

Der Beladungseffekt bezieht sich auf das Phänomen, dass die Ätzrate abnimmt oder die Ätzung ungleichmäßig ist, da während des Trockenätzprozesses aufgrund der unzureichenden Zufuhr von reaktivem Plasma die Ätzfläche oder die Ätztiefe zunimmt. Dieser Effekt hängt normalerweise mit den Eigenschaften des Ätzsystems zusammen, wie z. B. Plasmadichte und -gleichmäßigkeit, Vakuum usw., und ist bei verschiedenen reaktiven Ionenätzverfahren weit verbreitet.

Verbessern Sie die Plasmadichte und -gleichmäßigkeit: Erzeugen Sie ein Plasma mit höherer Dichte und gleichmäßigerer Verteilung, indem Sie das Design der Plasmaquelle optimieren, z. B. durch die Verwendung effizienterer HF-Stromversorgungen oder Magnetronsputtern.

Passen Sie die Zusammensetzung des Reaktionsgases an: Die Zugabe der richtigen Menge an Hilfsgas zum Reaktionsgas kann die Homogenität des Plasmas verbessern und die effiziente Entladung von Ätznebenprodukten fördern.

Optimieren Sie das Vakuumsystem: Die Erhöhung der Pumpgeschwindigkeit und Effizienz der Vakuumpumpe trägt dazu bei, die Verweilzeit der Ätznebenprodukte in der Kammer zu verkürzen, was wiederum den Beladungseffekt verringert.

Angemessenes Lithographie-Layout: Bei der Gestaltung des Lithographie-Layouts sollte die Dichte des Musters berücksichtigt werden und eine zu dichte Anordnung lokaler Bereiche sollte vermieden werden, um die Auswirkungen des Ladeeffekts zu verringern.



Grabenwirkung

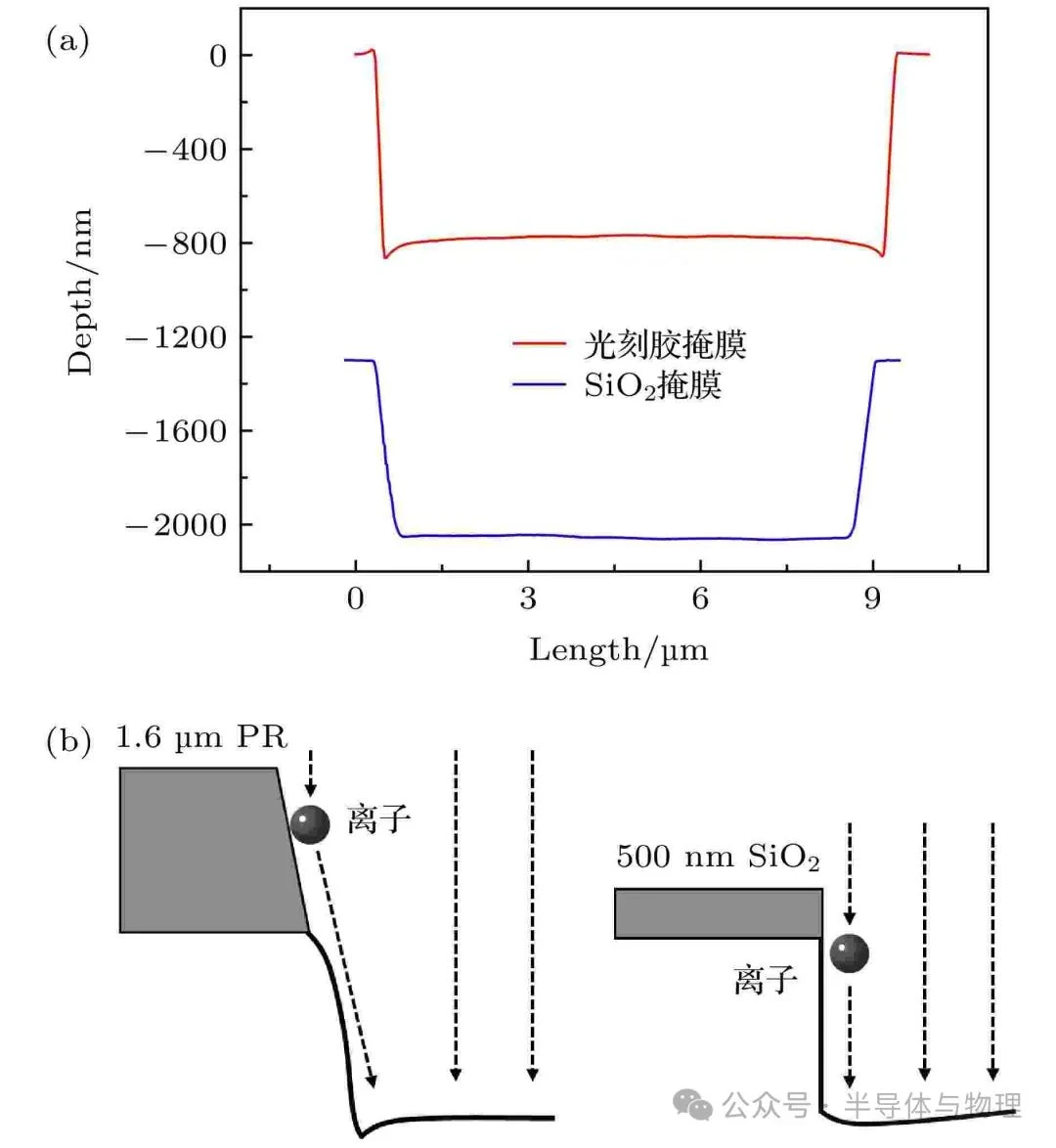

Der Mikrorilleneffekt bezieht sich auf die nicht vertikale Abschrägung der Seitenwand aufgrund der Tatsache, dass die hochenergetischen Partikel während des Ätzvorgangs in einem schrägen Winkel auf die Ätzoberfläche treffen, sodass die Ätzrate in der Nähe der Seitenwand höher ist als in der Mitte Bereich. Dieses Phänomen hängt eng mit dem Winkel des einfallenden Teilchens und der Neigung der Seitenwand zusammen.

Erhöhen Sie die HF-Leistung: Durch entsprechendes Erhöhen der HF-Leistung kann die Energie der einfallenden Partikel erhöht werden, sodass diese die Zieloberfläche vertikaler bombardieren und dadurch der Unterschied in der Ätzrate der Seitenwand verringert wird.

Wählen Sie das richtige Ätzmaskenmaterial: Einige Materialien widerstehen Aufladungseffekten besser und reduzieren den Mikrograbeneffekt, der durch die Ansammlung negativer Ladung in der Maske verstärkt wird.

Optimierung der Ätzbedingungen: Die Selektivität und Gleichmäßigkeit des Ätzens kann durch die Feineinstellung von Temperatur, Druck und anderen Parametern während des Ätzprozesses effektiv gesteuert werden.



Ladeeffekt

Der Aufladungseffekt wird durch die isolierenden Eigenschaften der Ätzmaske verursacht. Wenn die Elektronen im Plasma nicht schnell entweichen können, sammeln sie sich auf der Oberfläche der Maske und bilden ein lokales elektrisches Feld, das den Weg der einfallenden Partikel stört und beeinträchtigt die Anisotropie der Ätzung, insbesondere beim Ätzen kleiner Strukturen.

Wählen Sie das geeignete Ätzmaskenmaterial: Einige speziell behandelte Materialien oder leitfähige Maskenschichten können die Ansammlung von Elektronen wirksam reduzieren. Implementieren Sie intermittierendes Ätzen: Indem Sie den Ätzvorgang regelmäßig unterbrechen und den Elektronen genügend Zeit zum Entweichen geben, kann der Aufladungseffekt erheblich abgeschwächt werden.
Passen Sie die Ätzumgebung an: Eine Änderung der Gaszusammensetzung, des Drucks und anderer Bedingungen in der Ätzumgebung kann dazu beitragen, die Stabilität des Plasmas zu verbessern und das Auftreten von Aufladungseffekten zu reduzieren

.
